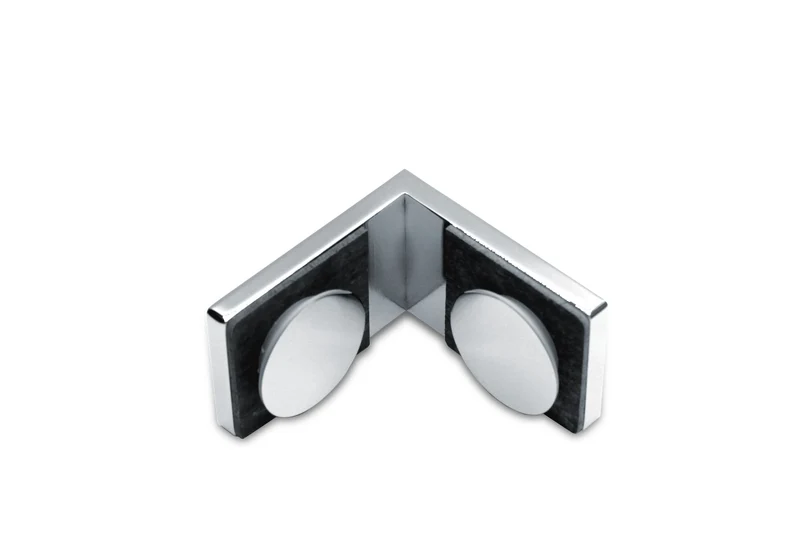

Eido S40 Winkelverbinder Glas-Glas 90°, flächenbündig mit Senklochbohrung, 8 mm ESG, Art.Nr. 400005

Eido S40 Winkelverbinder Glas-Glas 90° für die Eckdusche

Mit dem Winkelverbinder 400005 verbinden Sie zwei feststehende Glasscheiben im rechten Winkel miteinander, also die typische Ecke einer Eckdusche oder eines Walk-in. Der Verbinder sitzt flächenbündig in beiden Scheiben und wird über je eine konische Senklochbohrung gehalten. Die Verschraubung ist verdeckt, innen bleiben beide Glasflächen glatt.

Wichtiger Hinweis: nur für neue Duschabtrennungen. Dieser Beschlag wird nicht auf das Glas geklemmt, sondern durch eine konische Senklochbohrung befestigt. Diese Bohrung muss vor dem Härten des Sicherheitsglases eingebracht werden und lässt sich an einer fertig montierten Scheibe nicht nachrüsten. Planen Sie den Verbinder deshalb zusammen mit dem Glas. Wir fertigen die passenden Scheiben auf Maß und setzen die Bohrungen nach dem angegebenen Bohrbild.

Vorteile und Eigenschaften

• Flächenbündige Glasbefestigung: der Verbinder schließt bündig mit beiden Glasoberflächen ab, die Verschraubung ist verdeckt.
• Nicht seitengebunden: ein Artikel für links und rechts.
• Verstellbarkeit im Konus von plus minus 2,5 mm: gleicht kleine Maßabweichungen der Scheiben aus.
• Messing massiv: tragfähig und korrosionsbeständig im Dauernassbereich.
• Verbindet zwei Festteile ohne Wandanschluss: die Ecke trägt sich über den Verbinder selbst.
• Nur eine Bohrung je Scheibe: kein Randausschnitt, dadurch weniger Bearbeitung am Glas.

Technische Daten

• Produkt: Eido S40 Winkelverbinder Glas-Glas 90°
• Hersteller-Artikelnummer: 400005
• Serie: Eido S40
• Material: Messing massiv
• Oberfläche: Chrom poliert glänzend
• Glasdicke: 8 mm ESG
• Befestigung: Flächenbündig über konische Senklochbohrung
• Verwendung: links und rechts, nicht seitengebunden
• Verstellbarkeit im Konus: plus minus 2,5 mm
• Verpackungseinheit: 2 Stück, einzeln bestellbar

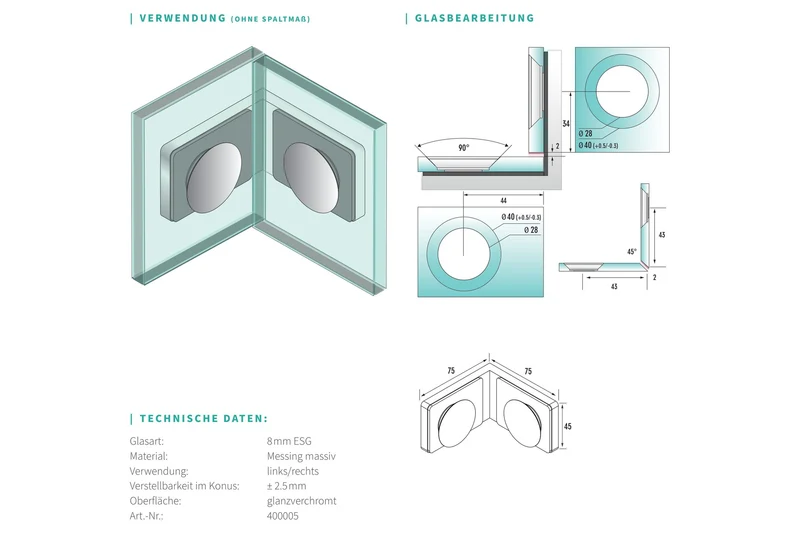

Bohrbild für Ihren Glaszuschnitt

Der Verbinder braucht je Scheibe eine konische Senklochbohrung, also eine Bohrung in jeder der beiden Glasscheiben. Die Senkung hat einen Durchmesser von 40 mm mit einer Toleranz von plus 0,5 bis minus 0,3 mm, der Durchgang misst 28 mm.

Wichtig für die Zeichnung: Die Senkung gehört auf die Duschinnenseite, der 28-mm-Durchgang zeigt zur Trockenseite. Zeigt Ihre Zeichnung die Außenansicht, liegt die Senkung auf der Rückseite der dargestellten Ansicht. Den genauen Randabstand entnehmen Sie der Fertigungszeichnung, die wir zu Ihrem Glaszuschnitt erstellen. Üblich sind zwei Verbinder je Ecke.

Welcher Verbinder für welche Situation?

Zeigt die Ecke in die Dusche hinein, ist das 400005 der richtige Verbinder. Zeigt sie von der Dusche weg, brauchen Sie den Winkelverbinder 270° (400007). Stehen beide Scheiben in einer Flucht, ist der Längsverbinder 180° (400009) die Lösung.

Passende Produkte

Das passende ESG-Sicherheitsglas in 8 mm fertigen wir nach Ihrem Maß. Die dafür nötige konische Senklochbohrung bestellen Sie je Bohrung dazu. Zum Abdichten der Anschlüsse empfehlen wir OTTO S100 Premium-Sanitär-Silikon transparent.

Die Eido S40 Serie im Überblick

Alle Beschläge der Serie arbeiten mit derselben konischen Senklochbohrung, Senkung 40 mm auf Durchgang 28 mm, und lassen sich frei miteinander kombinieren.

Feste Scheiben halten: Wandwinkel 90° außen (400001), Wandwinkel 90° innen (400002), Winkelverbinder Glas-Glas 270° (400007), Längsverbinder 180° (400009)

Drehtür aufhängen: Glas-Wand 90° außen (401001), Glas-Wand 90° innen (401002), Glas-Glas 90° (401004), Glas-Glas 180° (401005), Glas-Glas 180° überlappend (401006)

Mit Hebe-Senk-Mechanik: Glas-Wand DIN links (402001), Glas-Wand DIN rechts (402004), Glas-Glas DIN links (402003), Glas-Glas DIN rechts (402006)

Pendelnd, in beide Richtungen: Glas-Wand 90° (403001), Glas-Glas 180° (403002)
