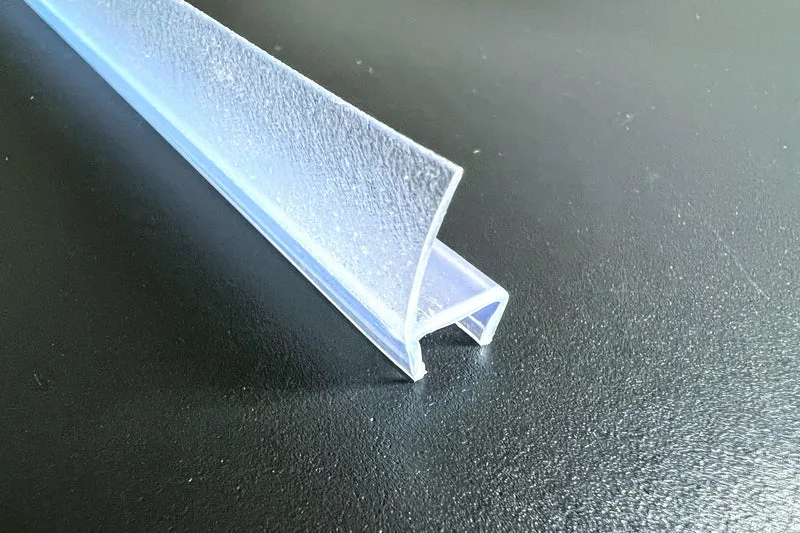

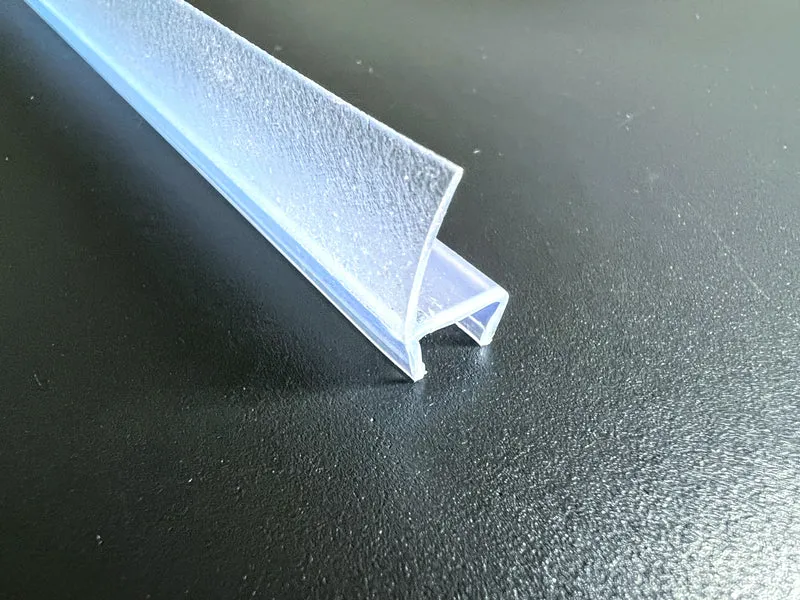

Lippendichtung – 180° Glas-Glas mit U-Schiene, 8 mm Glas, Art.Nr. 8857

Technische Daten

• Spaltmaß (Lückenmaß): ca. 5 bis 11 mm
• Glasstärken: 8 mm
• Lippenlänge: 12 mm
• Erhältliche Längen: 201 und 250 cm
• Einbauposition: senkrecht, Glas-Glas 180° fluchtend, Tür an Glasteil
• U-Schiene: ca. 5 mm Aufschub auf das Glas
• Artikelnummer: 8857

Lippendichtung 180° Glas-Glas fluchtend mit kurzer U-Schiene – sicherer Halt durch festen Aufschub

Bei fluchtenden Glasduschen liegen Drehtür und feststehendes Glasteil in einer Ebene. An der Übergangskante entsteht ein senkrechter Spalt, durch den Wasser nach außen läuft. Die Lippendichtung Art.Nr. 8857 schließt diese Lücke zuverlässig: Die leicht gewölbte Lippe legt sich am Glasteil an und verschließt den Spalt über die gesamte Länge.

Das Besondere an dieser Ausführung ist die kurze U-Schiene. Sie wird mit etwa 5 mm Tiefe auf die Glaskante aufgeschoben und gibt der Dichtung einen festen, sicheren Sitz. Diese Variante ist auf eine Glasstärke von 8 mm ausgelegt.

So funktioniert die gewölbte Lippe

Eine gerade Dichtlippe steht bei fluchtenden 180°-Verbindungen oft etwas ab und lässt einen Rest der Lücke offen. Die gewölbte Lippe der 8857 legt sich beim Schließen der Tür sanft an das feststehende Glasteil an und schließt die Lücke gleichmäßig. Das Ergebnis ist deutlich weniger Spritzwasser neben der Dusche.

Wofür ist diese Dichtung gedacht?

Die 8857 dichtet die Lücke zwischen Glastür und Glas-Seitenscheibe ab, bei einer Öffnung der Tür nach außen, und sitzt dank der kurzen U-Schiene fest auf der Glaskante. Sie ist nicht für die Überlappung bei Schiebetüren geeignet.

Einbau

Schieben Sie die U-Schiene auf die senkrechte Glaskante der Duschtür auf. Die gewölbte Lippe zeigt dabei zum feststehenden Glasteil. Zum Kürzen auf Ihr Maß trennen Sie den harten Profilkörper mit einer kleinen Metallbügelsäge (PUK-Säge) und schneiden den weichen Lippenteil anschließend mit dem Cuttermesser nach. Prüfen Sie nach der Montage, ob sich die Lippe beim Schließen der Tür sauber an das Gegenglas anlegt.

Das richtige Maß finden

Entscheidend ist das Spaltmaß, also die offene Lücke zwischen den beiden Glaskanten im eingebauten Zustand. Messen Sie an drei Punkten und nehmen Sie den größten Wert. Liegt Ihr Spalt über 11 mm, ist die Art.Nr. 5091 mit längerer Dichtfahne für Lücken bis ca. 23 mm die bessere Wahl. Benötigen Sie dieselbe gewölbte Lippe ohne U-Schiene und auch für 6 mm Glas, finden Sie diese in der Art.Nr. 5001.

Passende Produkte

• Für die Schließkante gegenüber der Scharnierseite: Magnetdichtungspaar 180° fluchtend, Art.Nr. 6072/6082
• Gleiche gewölbte Lippe ohne U-Schiene, für 6 und 8 mm: Lippendichtung 180° fluchtend, Art.Nr. 5001
• Für größere Lücken bis ca. 23 mm: Lippendichtung 180° mit langer Dichtfahne, Art.Nr. 5091
