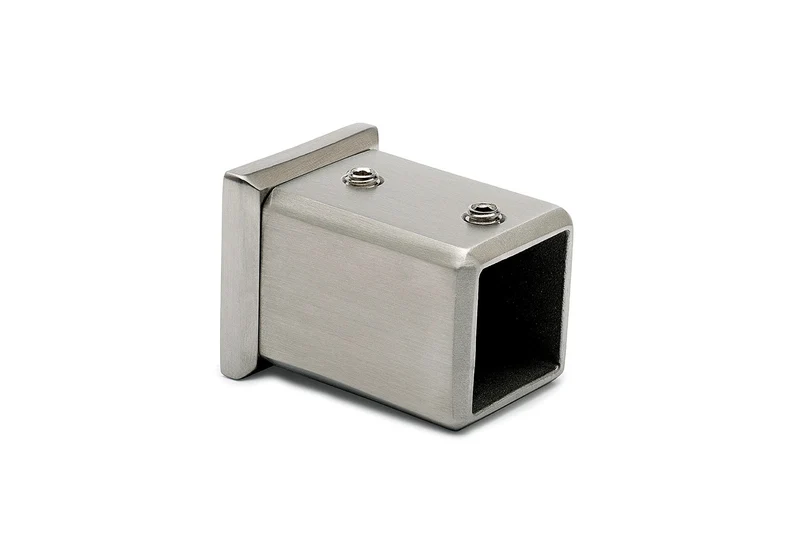

Wandflansch 90 Grad, Vierkantrohr 20 x 20 mm, Art.Nr. 515

Wandflansch mit fester 90-Grad-Ausrichtung als Befestigungspunkt für Stabilisierungsstangen aus Vierkantrohr 20 x 20 mm. Der Flansch wird an der Wand verschraubt, das Vierkantrohr wird waagerecht in die Aufnahme gesteckt und seitlich mit einer Madenschraube fixiert. Der typische Einsatzfall ist die waagerechte Anbindung einer Glas-Walk-In-Dusche von der Wand zur Glasscheibe oder die seitliche Aussteifung eines Festteils.

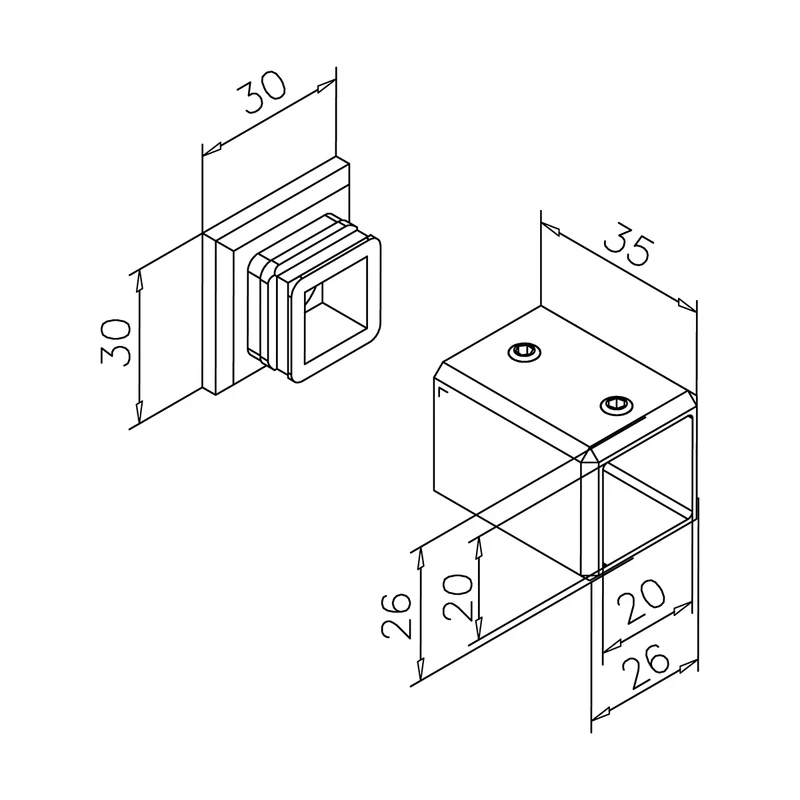

Technische Daten

• Aufnahme: Vierkantrohr 20 x 20 mm
• Winkel: 90 Grad, fest
• Wandscheibe: 30 x 30 mm
• Aufbauhöhe: 35 mm ab Wand
• Material: Edelstahl V2A (AISI 304)
• Montage: verdeckte Wandbefestigung, Schraubenköpfe nicht sichtbar
• Fixierung des Rohrs: Madenschraube seitlich

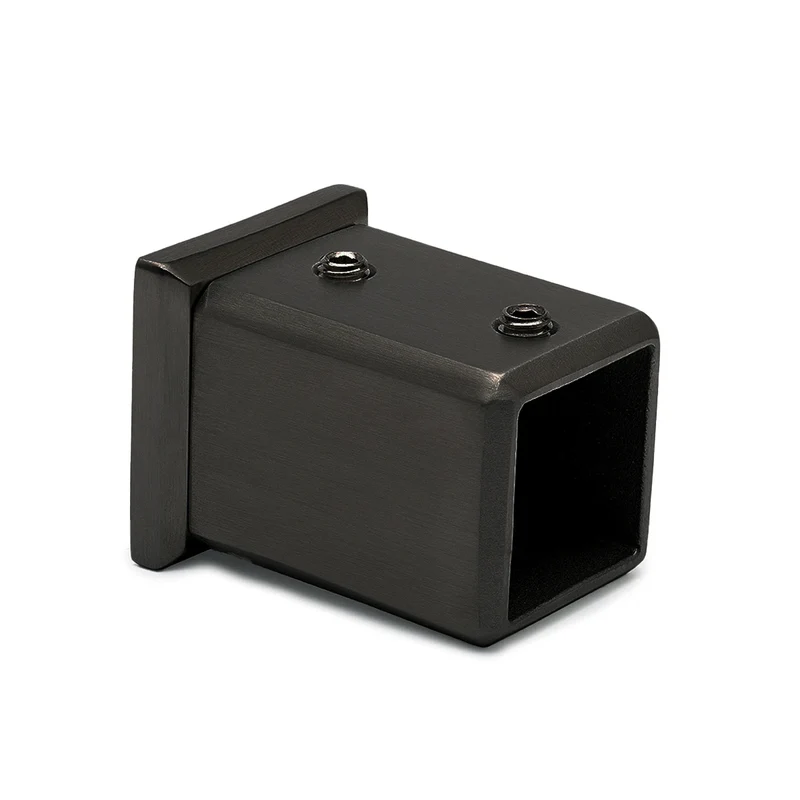

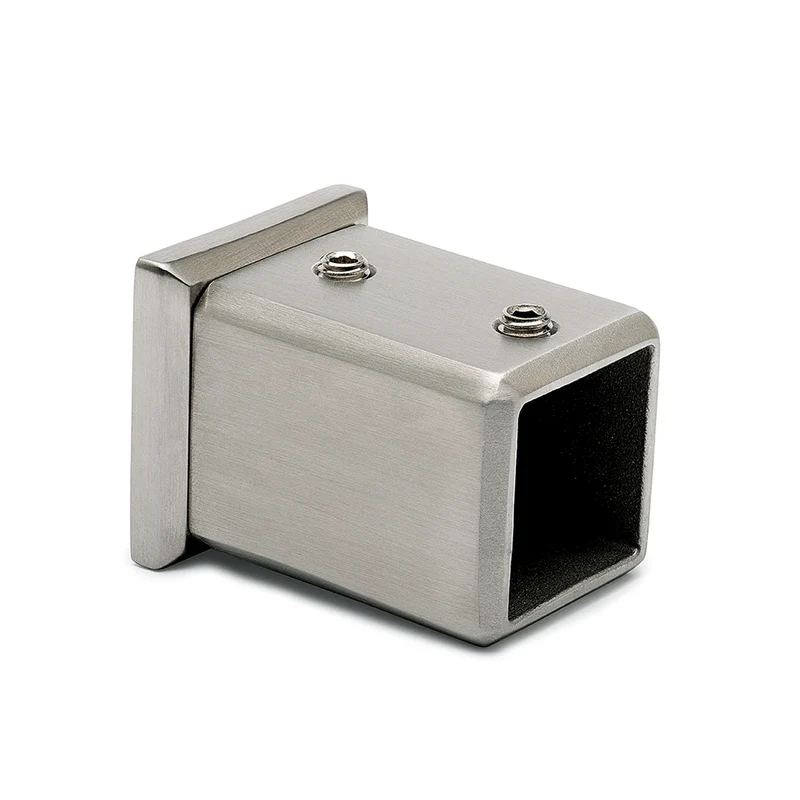

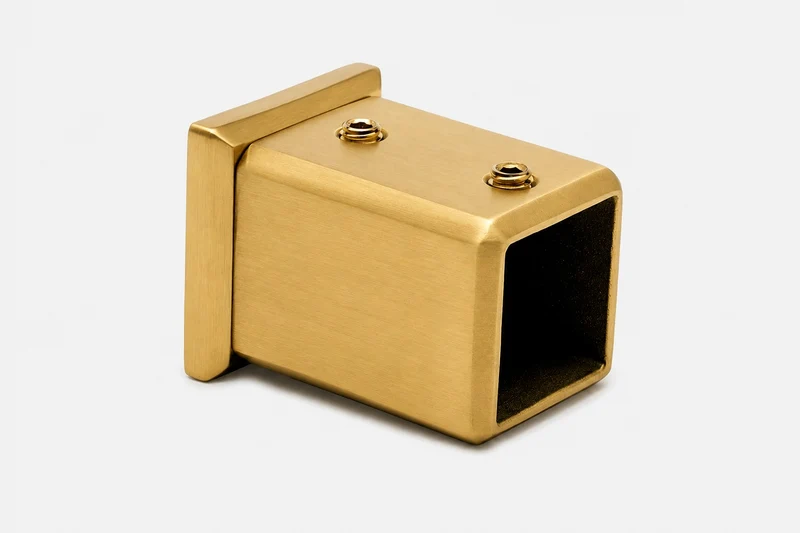

• Oberflächen: Chrom, Edelstahl gebürstet, Messing matt, Schwarz matt

Anwendung

Der Flansch sitzt an der Wand, das Vierkantrohr führt waagerecht zur Glasscheibe und wird dort mit einem passenden Glashalter aus der gleichen 20-x-20-mm-Serie aufgenommen. Diese Konstruktion ist die Standardlösung für Walk-In-Duschen, freistehende Glaswände und Festteile, bei denen eine gerade, kurze Stützstrecke ausreicht. Die Stabistange lässt sich vor Ort kürzen, der Flansch bleibt unverändert.

Material und Oberflächen

Korpus aus Edelstahl V2A (AISI 304), korrosionsbeständig und für dauerfeuchte Bereiche wie die Dusche freigegeben. Die vier Oberflächen sind durchgehend auf das Vierkantrohr-System abgestimmt, sodass Flansch, Rohr und Glashalter farblich zusammenpassen.

Lieferumfang

• 1 x Wandflansch 90 Grad für Vierkantrohr 20 x 20 mm
• 1 x Madenschraube zur seitlichen Fixierung des Vierkantrohrs

Wanddübel und Schrauben für die Wandmontage sind nicht enthalten; bitte passend zum Wandaufbau separat wählen (Nassbereich-Dübel empfohlen).
